Пневматический пистолет Diana P5 Magnum.

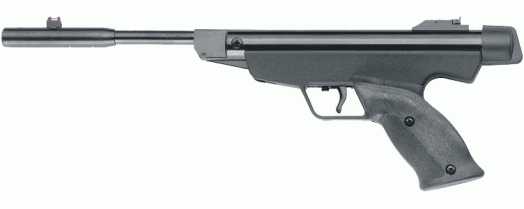

Описание Diana P5 Magnum

Пистолет Diana P5 Magnum является ярким примером того, каким мог бы быть ИЖ-53, если бы его довели до ума на ИжМехе. Как и вся продукция немецкой фирмы Diana, пистолет отличается высоким качеством изготовления и обработки деталей. Стоит так же сказать о достаточно высокой начальной скорости пули (0,5 г - 175 м/с). Интересно устроен спусковой механизм пистолета (подробнее об этом читайте ниже), который обеспечивает легкий спуск без холостого хода. Diana P5 Magnum отлично сбалансирован, и несмотря на немаленькие габариты, очень хорошо ложится в руку.
Характеристики
Конструкция - пружинно-поршневая
Ствол - стальной, нарезной
Калибр, мм - 4,5
Скорость пули, м/с - 170
Дульная энергия, Дж - 7,5
Длина ствола, мм - 180
Рабочий ход цилиндра, мм - 55
Диаметр цилиндра, мм - 25
Прицельные приспособления - мушка и целик (с фибероптическими нитями)
Габаритные размеры, мм - 450x150x50
Масса, кг - 1,3

Достоинства:
высокое качество изготовления
легкий спуск
высокая мощность

Недостатки:
высокая цена
достаточно большие габариты
однозарядный

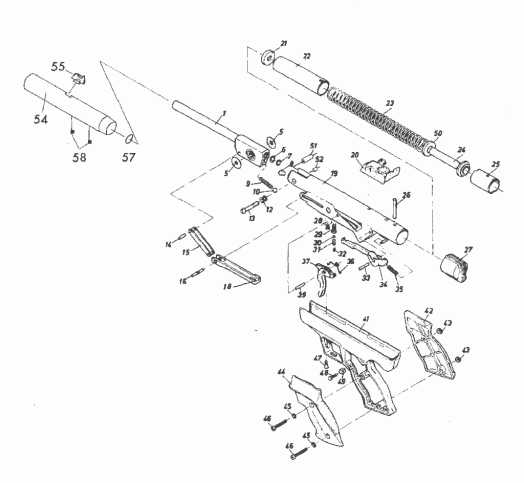

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Взведение пистолета осуществляется поворотом ствола, который надежно фиксируется в промежуточных положениях.Вылет пули из канала ствола происходит за счет энергии воздуха, сжимаемого в цилиндре быстродвижущимся поршнем, который получает энергию от предварительно сжатой боевой пружины.

Угол "перелома" ствола вполне обычный, а вот система запирания для такого вроде бы серьёзного пистолета, на первый взгляд, просто примитивна - обычный подпружиненный шарик. Никаких рычагов, фиксирующих ствол в закрытом положении или чего-то подобного. Но, как выяснилось, они здесь и не нужны - грамотно сконструированная система тяг от ствола к поршню не позволяет стволу остаться в открытом состоянии: если пистолет не взведён, то ствол всегда сам возвращается в закрытое положение даже из чуть-чуть приоткрытого.

А вот теперь о самом интересном в этом пистолете - спусковом механизме. Давайте сравним его со спусковым механизмом турецког пистолета Hatsan mod.20

Видно, что в случае более простого и популярного устройства СМ, как на Hatsan mod. 20, шептало запирает взведённый поршень, а спусковой крючок давит на большее плечо шептала и освобождает поршень. Конструкция простая и надёжная, но, во-первых, требует регулировки свободного хода крючка (пока он не давит на шептало), а главное, усилие на спуске сильно зависит от усилия боевой пружины, давящей на поршень. В случае того же Hatsan mod. 20 спуск очень тяжёлый. Разумеется, можно немного изменить ситуацию, изменяя угол зацепления шептала с поршнем. Но при этом возрастает риск самопроизвольного срыва поршня.

У Diana P5 Magnum спусковой механизм работает совершенно подругому. Шептало наоборот выдавливается взведённым поршнем, а спусковой крючок блокирует его. Т.е. зависимости от силы боевой пружины практически нет, при почти любой силе пружины усилие на спуске будет достаточно приемлемым. И кроме того, такое устройство исключает свободный ход крючка - с самого начала он взаимодействует с шепталом.
