Пневматический пистолет feinwerkbau

Описание

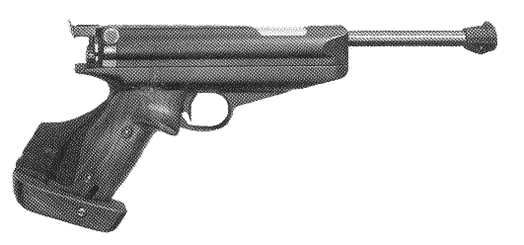

Feinwerkbau Modell 65 выпускался в период с 1964 по 1998 годы - настоящий долгожитель! Это спортивная модель. Пистолет имеет пружинно-поршневую конструкцию, взведение производится с помощью бокового рычага. Система отката обеспечивает существенное уменьшение отдачи. Modell 65 очень точен, на дистанции 10 метров 10 выстрелов легко ложатся в 5-7 мм. Вообще по многим показателям (кучности, отдаче, размерам и т.д.) этот Feinwerkbau очень похож на отечественный компрессионный пистолет ИЖ-46.
Характеристики
Конструкция - пружинно-поршневая
Взвод - боковым рычагом
Ствол - стальной, нарезной
Калибр, мм - 4,5
Скорость пули, м/с - 135
Дульная энергия, Дж - до 7,5
Длина ствола, мм - 190
Усилие взведения, кг - 40
УСМ - регулируемый, ступенчатая регулировка
Усилие спуска, кг - 0,5 - 1,36
Прицельные приспособления - мушка и целик
Габаритные размеры, мм - 415x145x?
Масса, кг - 1,15
Материалы - сталь и дерево


Достоинства:
высокая точность
маленькая отдача (за счет отката)
удобная рукоятка
не требует дополнительных затрат на баллоны СО2

Недостатки:
данная модель сейчас не производится
рукоятка только под правую руку

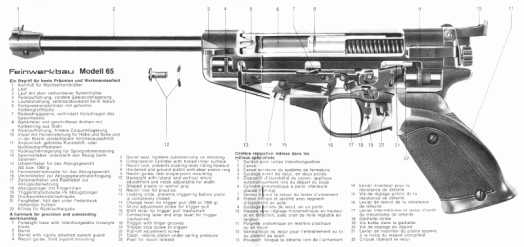

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

1 - Мушка
2 - Ствол
3 - Крепление ствола с затвором
4 - Зарядный рычаг
5 - Втулка герметизации ствола
6 - Цилиндр
7 - Предохранительная защелка трещотки
8 - Поршень
9 - Направляющая
10 - Целик
11 - Рукоятка 12 - Защелка, препятствующая обратному ходу ствола
13 - Предохранитель спускового крючка
14 - Рычаг регулировки усилия спуска
15 - Винт регулировки усилия спуска
16 - Рычаг фиксации СМ
17 - Промежуточный рычаг СМ
18 - Спусковой крючок
19 - Винт спускового крючка
20 - Регулятор давления
21 - Шептало
22 - Защелка возврата

1 - Винт регулировки провала
2 - Винт регулировки характера спуска
3 - Винт плавной регулировки усилия спуска 4 - Гнездо ступенчатого переключения усилия спуска
5 - Целик
6 - Винт мушки

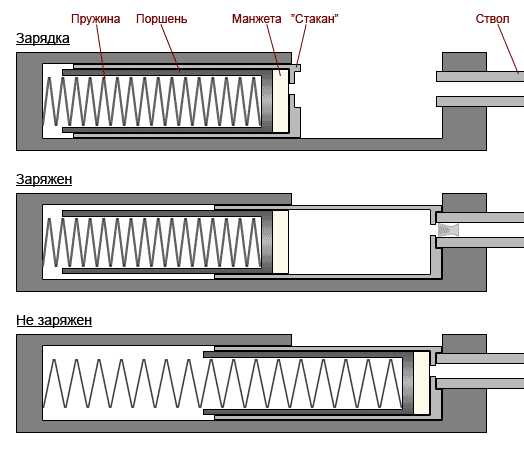

Как уже говорилось, Modell 65 - пружинно-поршневой пистолет. Но, его конструкция немного более сложна, чем в "классической" пружинной пневматике. В цилиндре находится другой подвижный цилиндр ("стакан"), с отверстием в донной части. А уже внутри стакана расположен поршень, который толкает пружина. При зарядке стакан вместе с поршнем отодвигаются назад, сжимая пружину и открывая доступ к казенной части ствола. Далее стакан уже без поршня возвращается в исходное положение. Схематично это изображено ниже.

Взведение пистолета осуществляется боковым рычагом. Систеа оборудована трещеткой, предохраняющей ос срыва. Недовзведя пистолет вернуть рычаг в исходное положение невозможно.

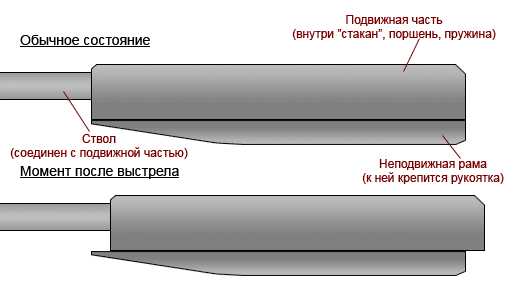

Данная модель оснащена системой отката, которая позволяет компенсировать большую часть отдачи. Схема работы отката изображена ниже. В Modell 65 эта система не подпружинена, т.е. в исходное положение механизм возвращается под собственным весом и автоматически фиксируется в переднем положении. Откат можно блокировать, и тренироваться с полноценной отдачей.

Спусковой механизм Feinwerkbau Modell 65 позволяет иметь различные по характеру спуски: спуск с предупреждением и спуск длинный, мягкий. Изменение характера спуска производится при помощи регулировочного винта, который находится в окне предохранит. скобы, позади винта спускового крючка. Регулировка по усилию - ступенчатая, т.е. можно быстро переключаться между двумя ступенями 0,5 кг и 1,36 кг. Но при этом сохранена возможность использования плавной настройки.

Прицельные приспособления - мушка и целик, регулируемый по горизонтали и по вертикали микрометрическими винтами. Один щелчок винта соответствует смещению точки попадания на 1,5 мм на дистанции 10 м. Кроме этого, регулируется ширина прорези прицельной планки. Мушка сменная, крепится одним болтом.
ПОРЯДОК ЭКСПЛУАТАЦИИ

Заряжание.

При заряжании держите пистолет за рукоятку в правой руке, направленной вниз или в сторону мишени. Большим пальцем левой руки нажмите на защелку рычага взведения и отведите рычаг назад до отказа. Далее вставьте пульку в пульный вход казенной части ствола и верните рычаг взведения вперед до постановки под защелку. Пистолет готов к стрельбе.

Внимание! Многие стрелки с целью облегчения перезаряжания правой рукой держат пистолет за конец ствола в районе намушника, а левой отводят рычаг перезарядки в заднее положение. Если учесть, что сжатие пружины поршня требует усилия в 35— 40 кг, а диаметр ствола всего 13 мм то можно предполагать, что при длительном перезаряжании пистолета таким способом можно вызвать изгиб ствола. Установить это можно только при внимательном осмотре ствола и прицельной колодки в основании прицела. Если колодка придвинута к левой стороне основания в упор и внести поправку в прицел невозможно, значит, ствол погнут вправо. Править погнутый ствол может только специалист-оружейник.

При длительной стрельбе рекомендуется для облегчения перезаряжания пистолета при взведении поршневой системы упираться передней частью левой стороны коробки цилиндра в табурет или столик, обязательно используя при этом мягкую прокладку из кожи, фетра или войлока.

Стрельба.

Для выполнения выстрела нужно нажать на спусковой крючок, который выведет спусковой рычаг из зацепления с шепталом. Поршень под воздействием пружины произведет сжатие воздуха, который вытолкнет пулю из ствола.

Блокировка откатного устройства.

Для тренировки в стрельбе из оружия, имеющего большую отдачу, можно произвести блокировку откатного устройства. Для этого винтом привернуть пластину (винт и пластина входят в комплект пистолета) к пистолету в месте соединения стволас коробкой цилиндра. Пластина перехватит основание ствола и рамку, и отката при выстреле не будет.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Регулировка характера спуска.

Изменение характера спуска производится при помощи регулировочного винта,. который находится в окне предохранительной скобы, позади винта спускового крючка (на 2-й схеме обозначен цифрой 2). При вращении винта по часовой стрелке увеличивается рабочий ход и укорачивается ход до предупреждения. Вращением винта против часовой стрелки ход спускового крючка до предупреждения удлиняется, а рабочий ход после предупреждения становится короче. При дальнейшем вывинчивании винта спуск становится длинным без предупреждения.

Винт, находящийся в спусковом крючке (2-я схема, цифра 1), служит для ограничения провала спускового крючка после выстрела. При вращении винта по часовой стрелке провал уменьшается, против часовой - увеличивается. Для устранения провала надо ввернуть винт на 2-3 оборота, затем взвести курок и нажать на спусковой крючок. Если спуска курка не происходит, нужно медленно вывертывать винт до срабатывания механизма. После этого вывернуть винт еще на 1/4 оборота, чтобы гарантировать нормальную работу.

Регулировка усилия спуска.

В пистолете имеются две фиксированные на 0,5 и 1,36 кг ступенчатые постоянные регулировки усилия спуска и винт тонкой регулировки. При настройке усилия спуска ствол с коробкой цилиндра должен находиться в переднем положении.

Для регулировки постоянного натяжения специальный ключ или выколотку надо вставить в гнездо рычага усилия спуска (2-я схема, цифра 4), находящегося в окне на нижней плоскости рамки пистолета. Затем сместить рычаг в направлении спускового крючка до появления в окне маркировки 0,5 кг либо в переднее положение до появления маркировки 1,36 кг .

Более тонкая настройка осуществляется винтом (2-я схема, цифра 3). При вращении его по часовой стрелке, усилие спуска возрастает. Для уменьшения усилия винт необходимо вращать против часовой стрелки. При этом перемещение винта должно происходить без особых усилий в пределах всего 3-4 оборотов.

Если при регулировке винт не завинчивается внутрь рычага, значит, он заклинил гнеток пружины тонкой регулировки. Для устранения этого нужно разобрать пистолет, вытолкнуть выколоткой ось рычага усилия спуска, извлечь рычаг, вывернуть винт на несколько оборотов, заправить гнеток в отверстие рычага и завернуть винт усилия на конусную часть гнетка. Затем собрать пистолет.
