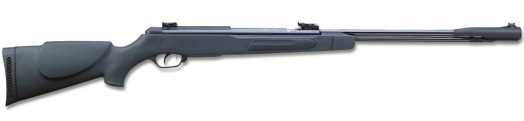

Пневматическая винтовка Gamo CFX.

 Как и все виновки Gamo, CFX попадает в Россию ослабленной (метка ослабленной пневматики - пятиугольник с буквой F внутри). Чтобы вернуть былую мощь необходимо устранить отверстие в поршне винтовки.

Схема винтовки

Разборка

резиновые накладки по бокам (29500, 29250) имеют пазы под плоскую отвертку со стороны приклада.Снимаем накладки
откручиваем винты крепления, по одному с каждой стороны и один рядом со спусковым крючком (16350, 02660). Не потеряйте винты и шайбы 12200
вынимаем все железо, отставляем ложе в сторону. Не потеряйте запчасти 04852, 15050
откручиваем винт 16190, который крепит УСМ и в который вкручивается винт крепления 02660
смотрим на УСМ, к нему подходит планка от рычага взведения, находим место крепления на УСМ, снимаем, также не забываем отсоединить пружинку. Не потерять запчасти 14300, 16080
упираем железо тыльной стороной в пол и выбиваем штифт 12530 с помощью гвоздя (металлического стержня) и молотка
вынимаем заднюю пробку с направляющей 16272, пластиковую насадку 16320 и пружину.0
снимаем УСМ путем перемещения его в сторону приклада и потом вверх
вынимаем поршень 15278. Не повредите манжету!
Чистка и смазка (подробнее о чистке пневматики)
наматываем на палочку тряпку и насухо вытираем цилиндр от консервационной смазки
насухо протираем цилиндр спиртом или ацетоном
смазываем цилиндр машинным синтетическим маслом очень тонким слоем
протираем цилиндр насухо чистой тряпкой
смазываем манжету,утяжелитель поршня и пружину машинным синтетическим маслом
удалите всю консервационную смазку с УСМ, протрите спиртом, смажьте

Сборка

придерживая деталь 14020 (или примотайте резинкой) вставляем УСМ в пазы на ствольной коробке и продвигаем его в сторону ствола, должно плотно сесть
закручиваем винт 16190
прикрепляем планку от рычага взведения к УСМ (не забыть установить детали 14300, 16080), присоединяем пружинку
на направляющую с задней пробкой надеваем пластиковую насадку потом пружину, потом утяжелитель поршня в пружину и все эту конструкцию вставляем в поршень. Поршень вставляем в цилиндр
положили несколько пятирублевых монет на пол, уперлись в них под задней пробкой коробки и навалились всем телом. Как только отверстия в пробке совпадут с отверстиями на коробке, вставляем штифт
протираем все металлические поверхности оружейным маслом, а затем насухо
вставляем деталь 04852 в паз на ложе, деталь 15050 на пробку коробки и устанавливаем все железо в ложе
крепим винтами
вставляем на место резиновые накладки

Чистка ствола

немного тянем рычаг взведения и проворачиваем пулеприемник в положение для зарядки
фиксируем рычаг обратно в надульник
протягиваем сложенную вдвое леску со стороны дульного среза, чтобы она вышла петлей из пулеприемника
вдеваем в петлю тряпочку и вытягиваем леску с тряпочкой, чтобы прочистить ствол
чистим ствол ершиком
смазываем ствол
протираем чистой тряпкой
